北京轮廓仪

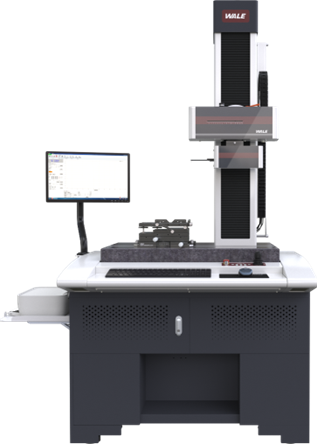

轮廓仪CF系列

 1. 测量功能

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧

轮廓度辅助生成：包含辅助点、辅助线、辅助圆

2. 测量范围

     3. 技术参数

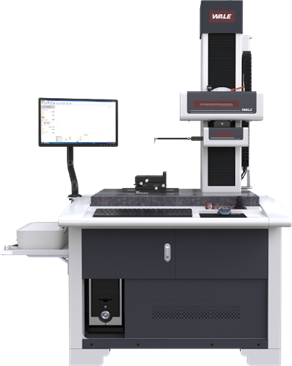

粗糙度轮廓一体机  FDI系列

1、测量功能

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧

轮廓度辅助生成：包含辅助点、辅助线、辅助圆

R参数：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、

Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、

Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rskmin、Rsksd、Rku、Rkumax、

Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△

amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλ

a、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr

W 参数：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、

Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、

Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、

Wsmsd、Wsk、Wskmax、Wskmin、Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△

q、W△qmax、W△qmin、W△qsd、Wδc、Wmr

P参数：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、

Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、

Motif参数：Ncrx、R、Rx、AR、Nr、Cpm、Sr、Sar、W、Wx、Aw、Wte、Nw、Sw、

Saw

截止波长（λc）：0.025,0.08,0.25,0.8,2.5,8mm

评定长度：λcX2,3,4,5,6,7，X轴范围内

2、测量范围

 3、技术参数

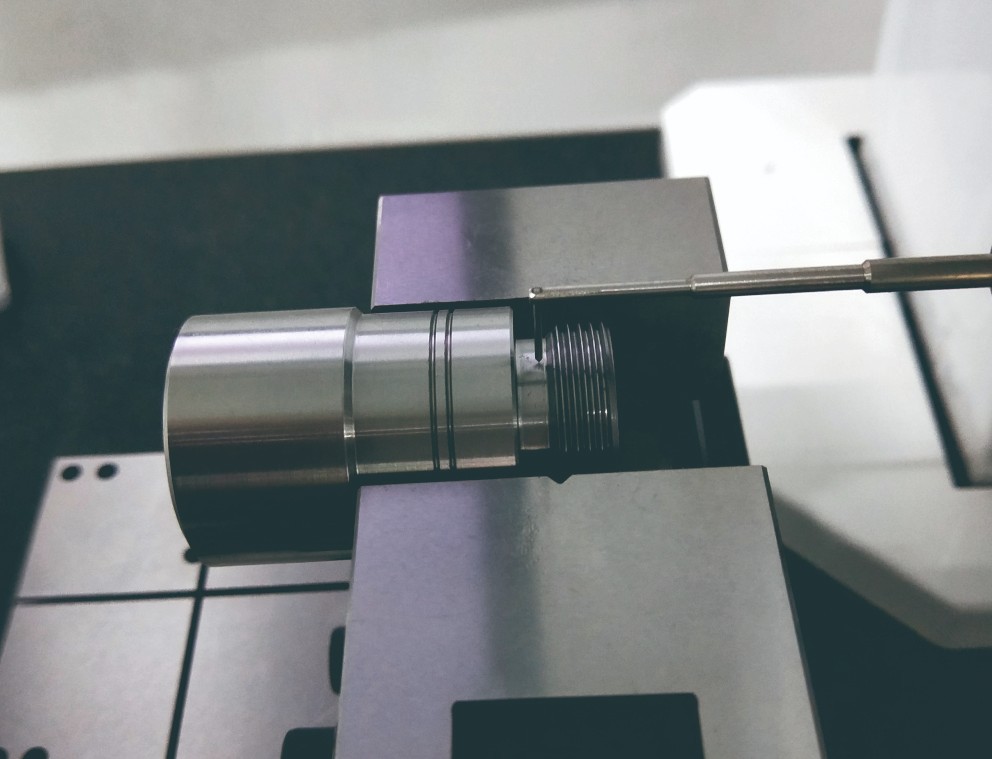

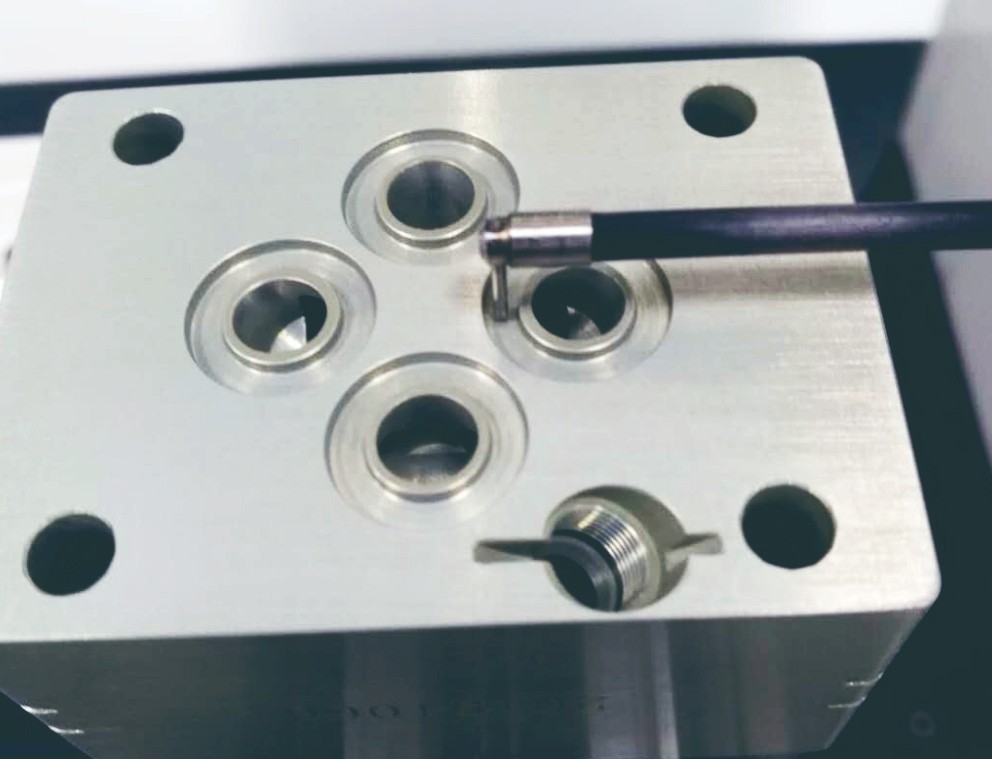

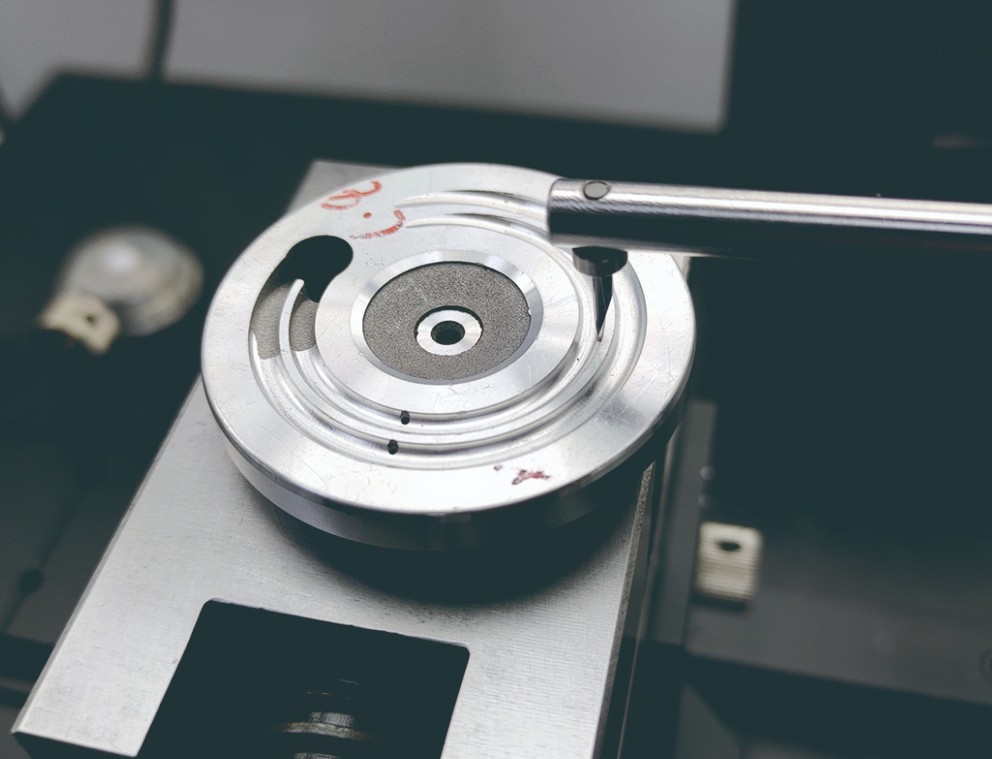

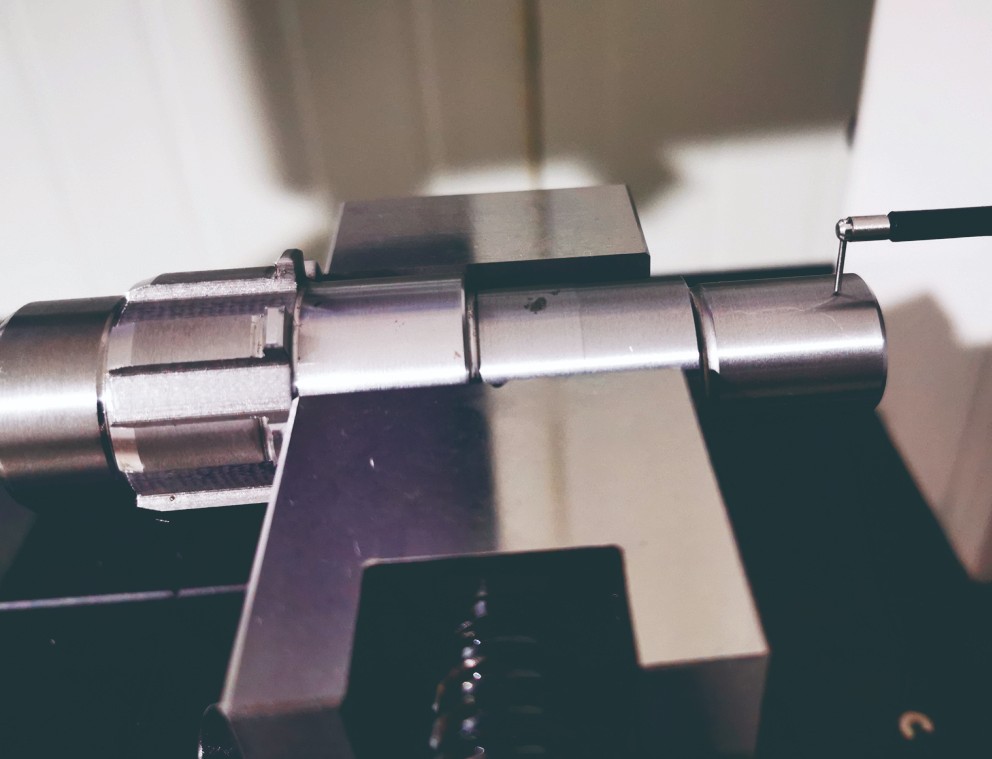

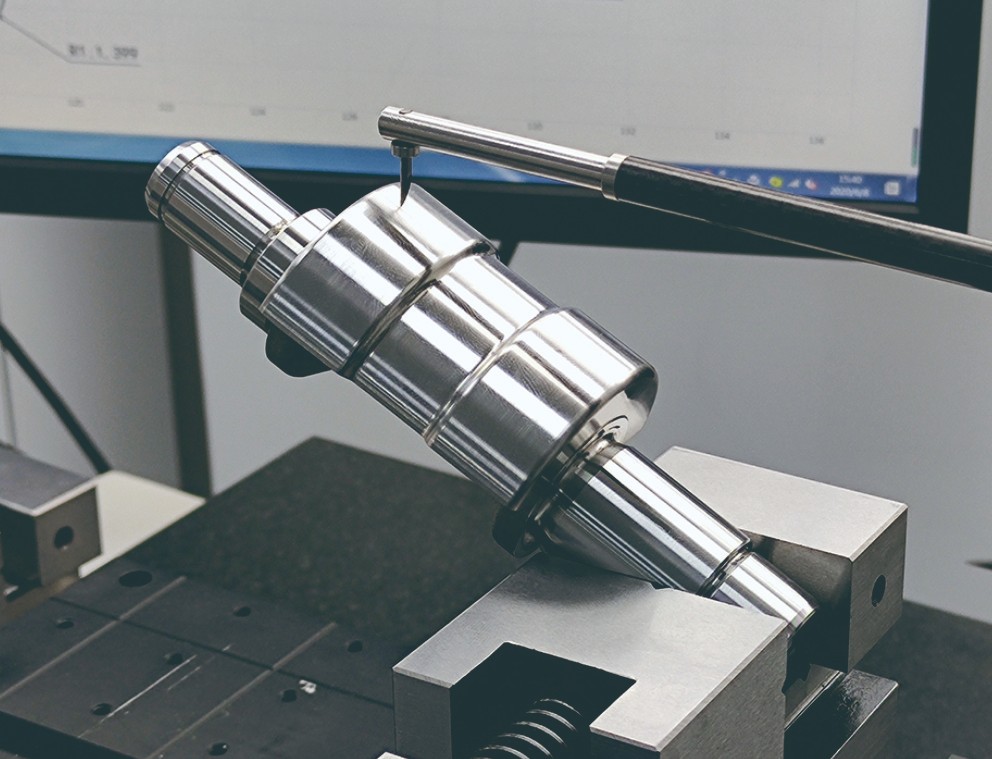

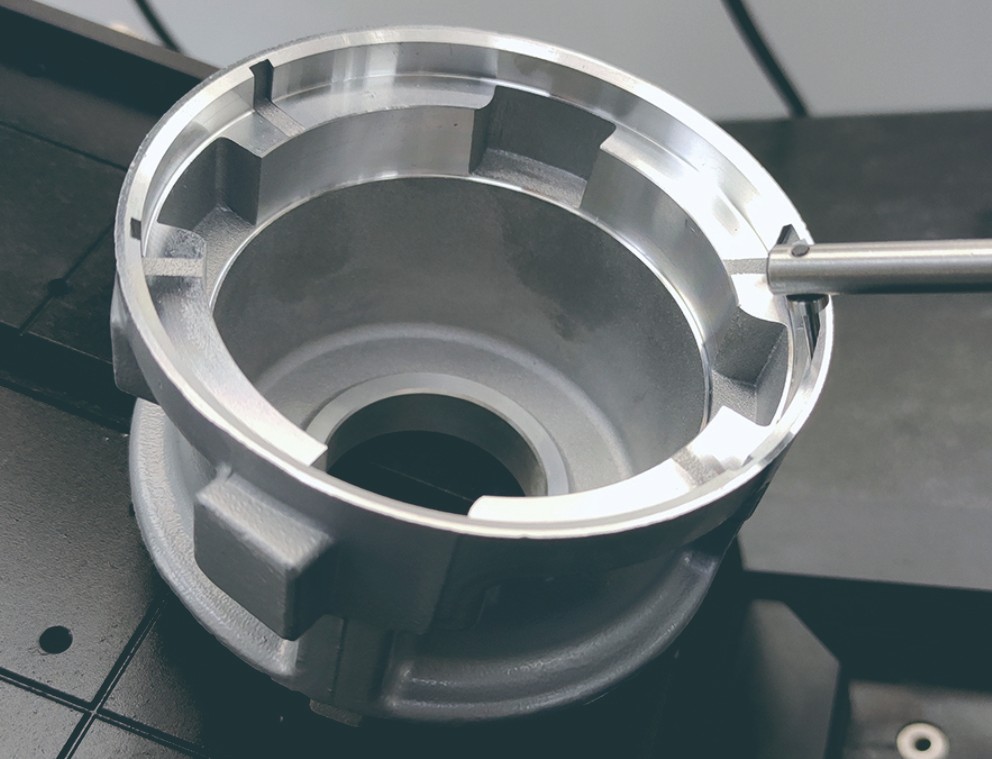

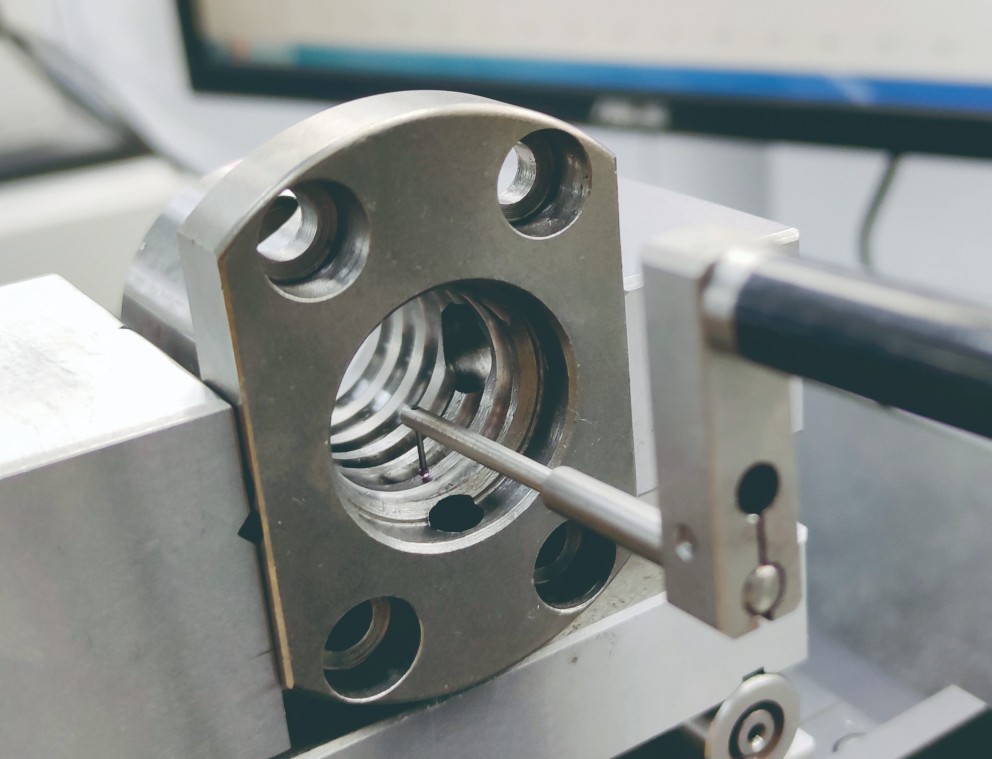

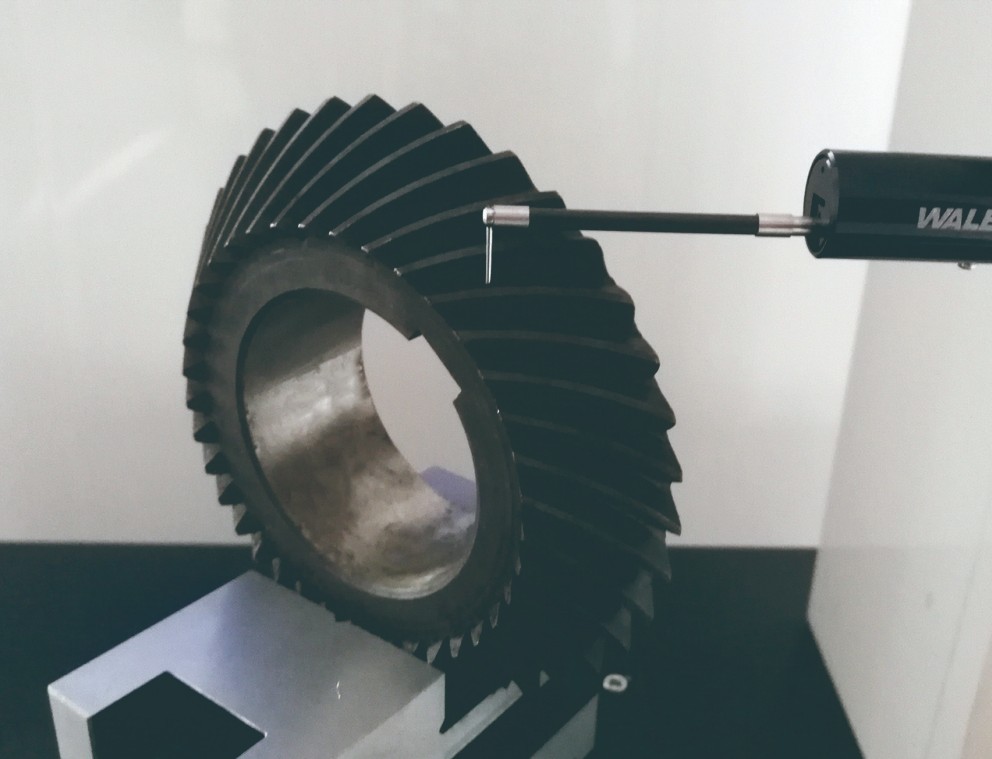

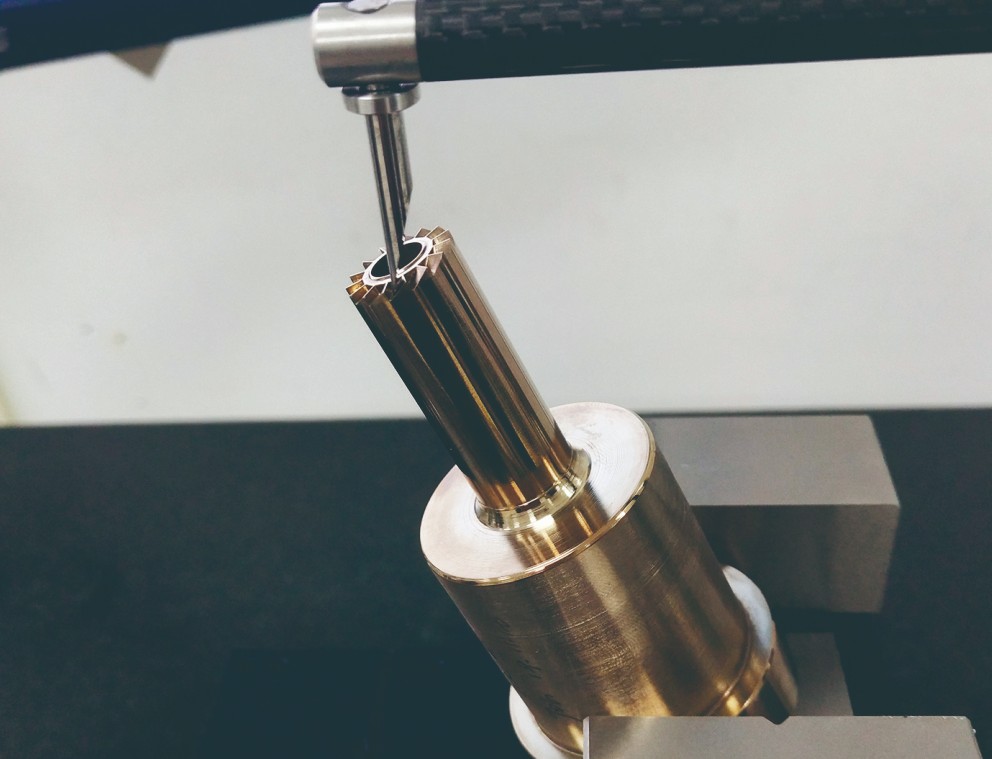

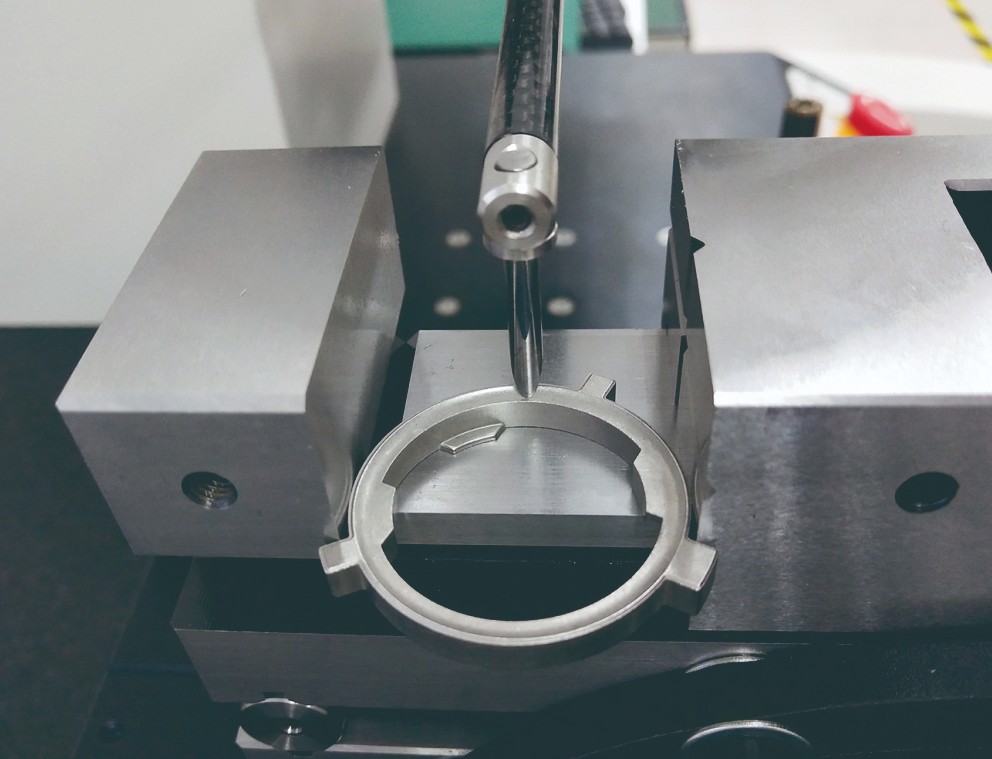

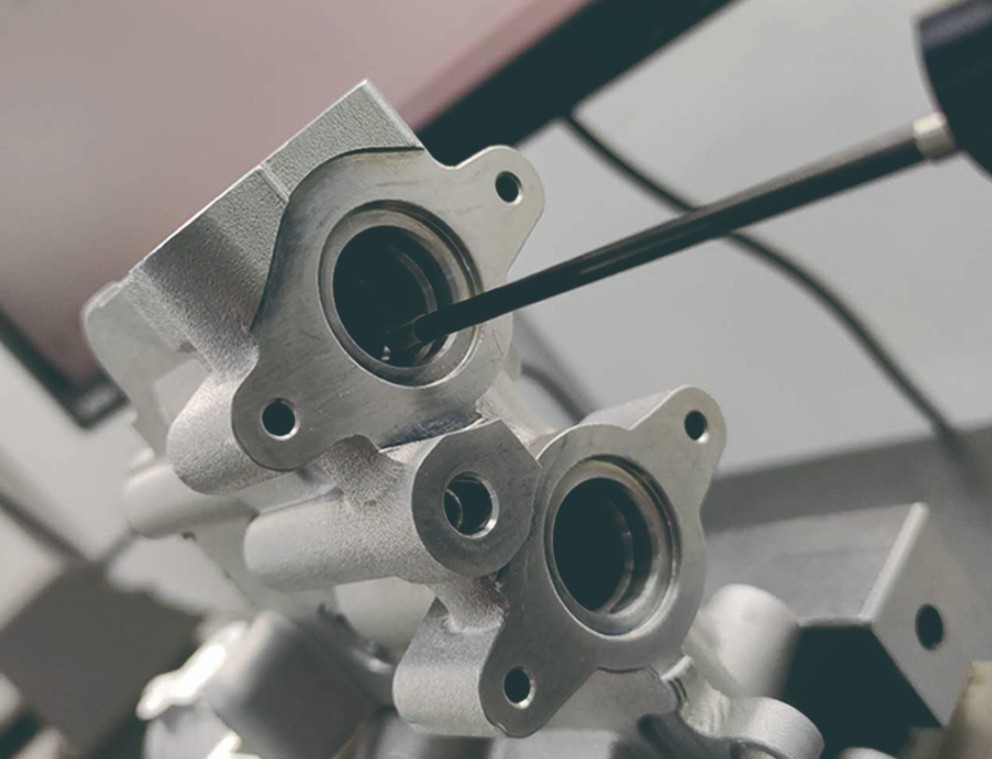

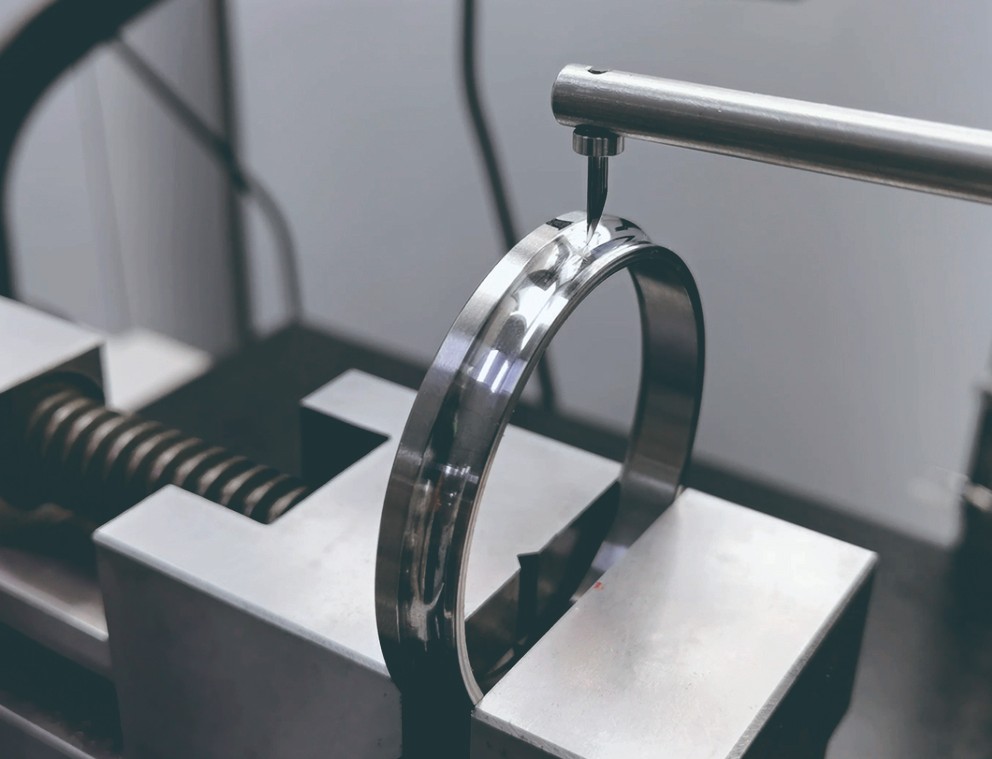

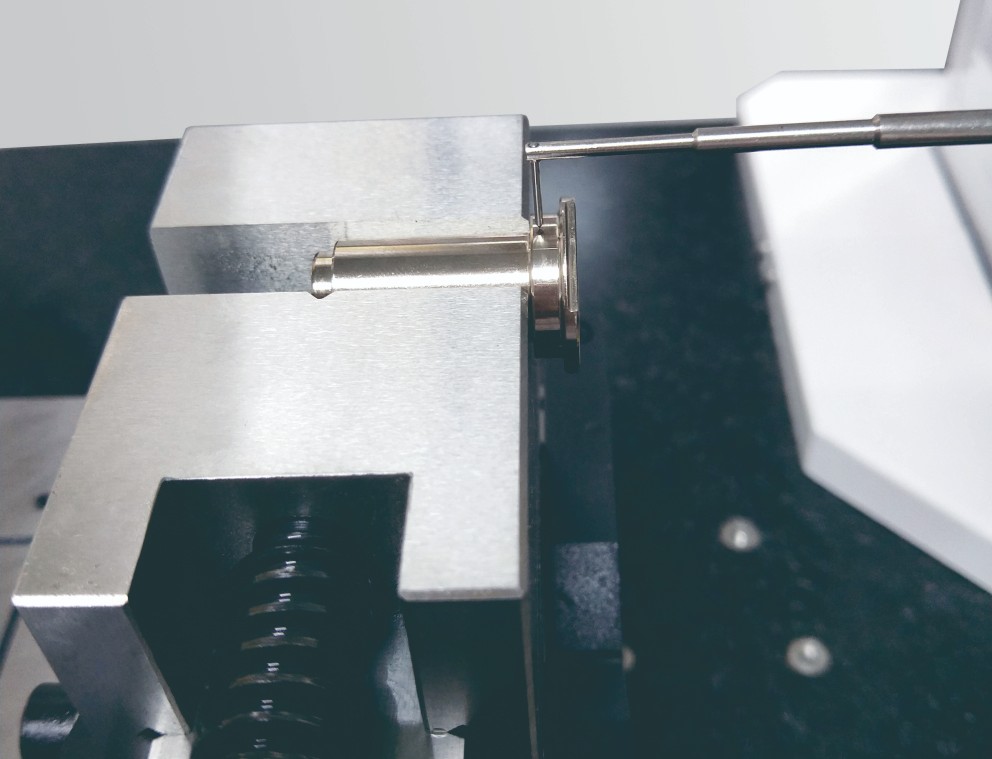

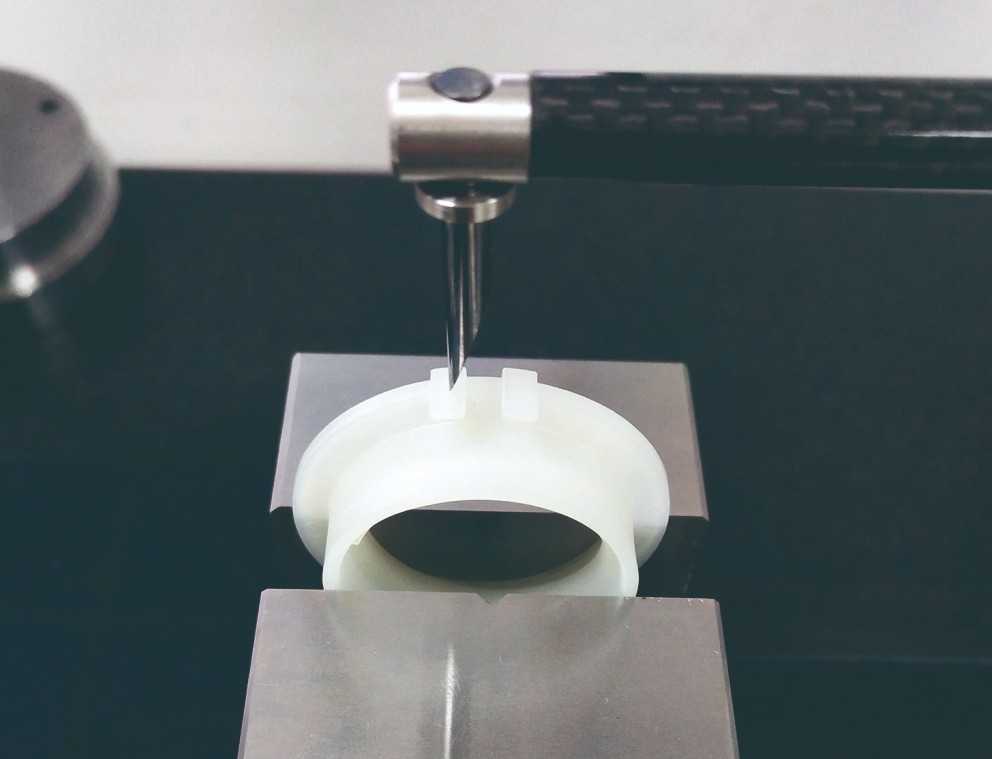

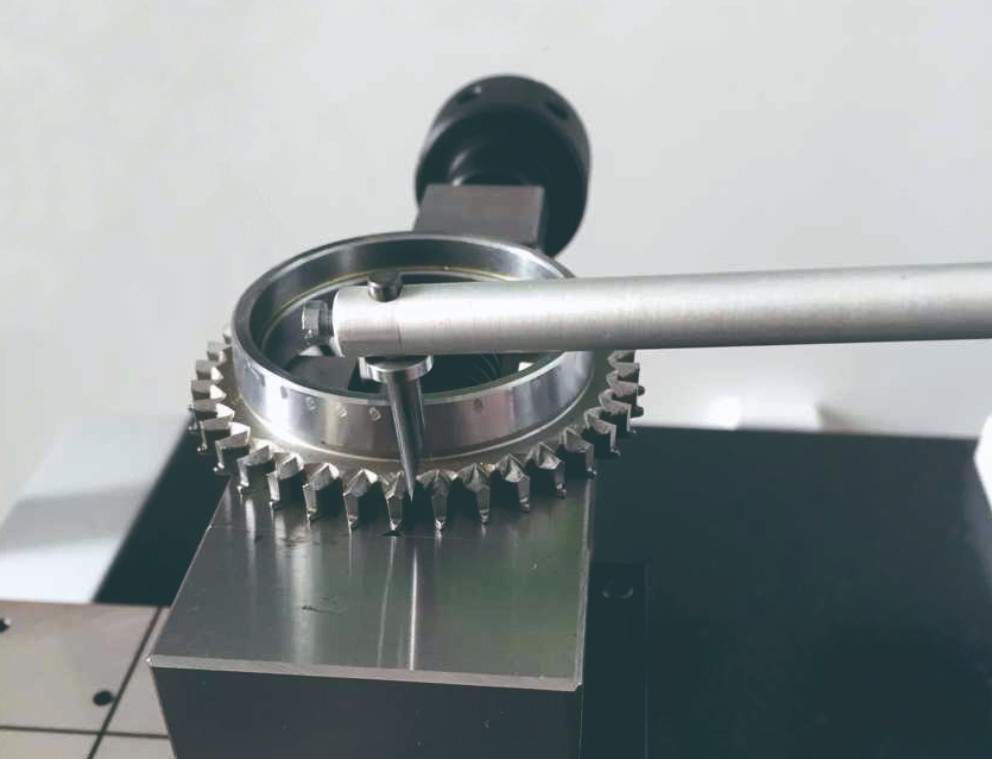

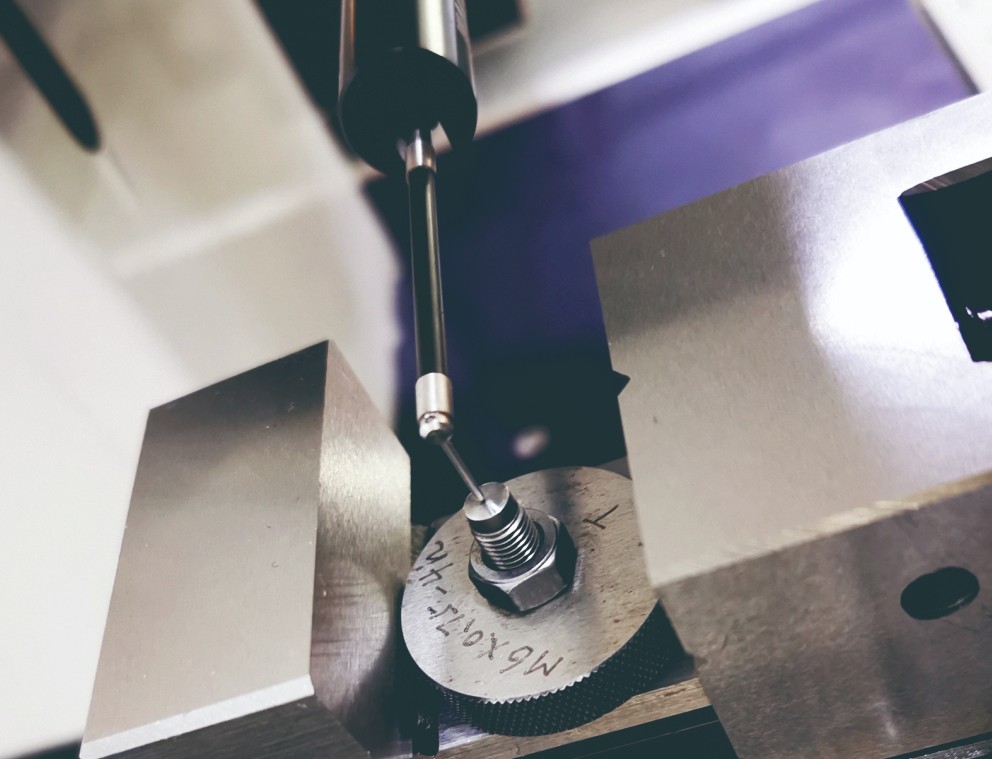

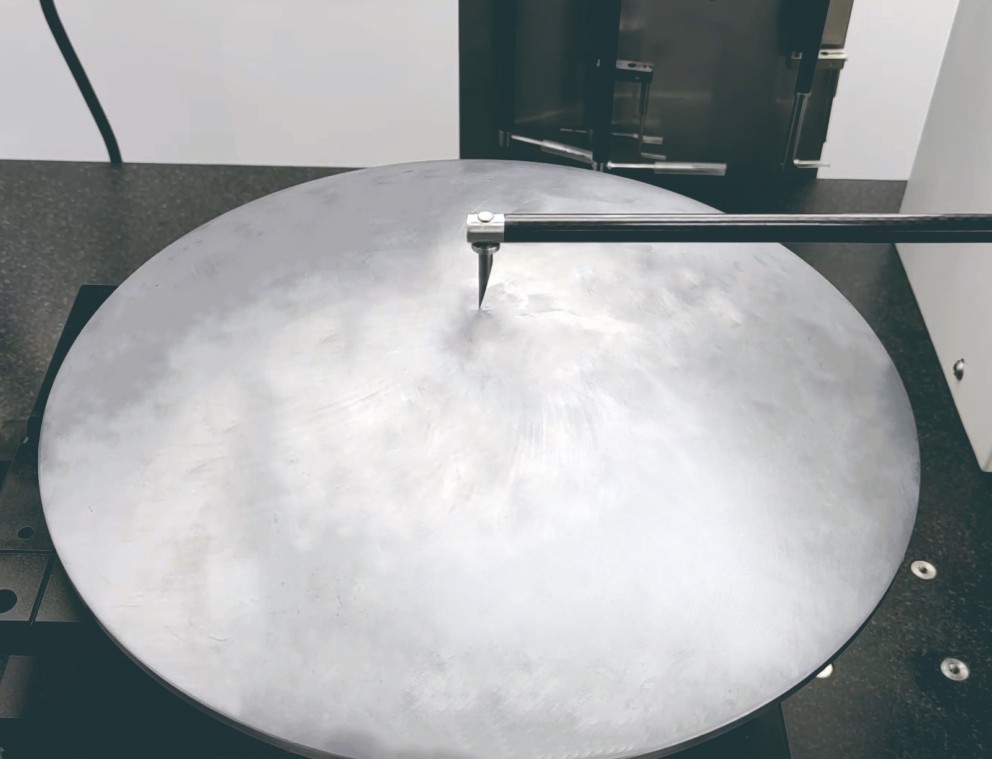

                                            测量案例展示
