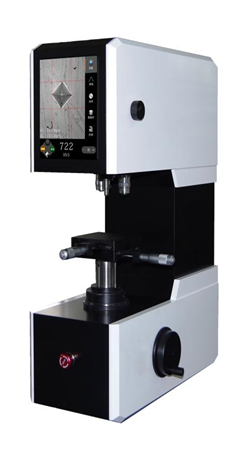

视觉维氏硬度计

                视觉维氏硬度计

产品介绍

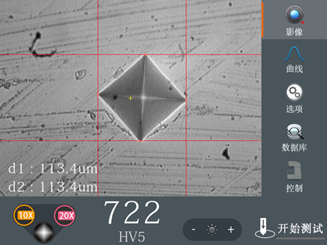

与传统维氏硬度计不同，此视觉系列维氏硬度计取消使用测量目镜，将维

氏压痕影像投射到操作屏幕中，并可在屏幕中进行压痕对角线的测量。试

验过程和智能，以满足您追求、方便、的硬度检测需求。

“奥龙芯”特点

高步控电加载技术

u  主试验力加载速度，效率提高

u  视频实时测量、效果、更准、

u  传感器配合“奥龙芯”控制系统

u  “奥龙芯”力值曲线图

u  加卸载速度更、

u  采用的嵌入式视觉技术

u  测量操作简单，的减少人为误差

u  可实现远程控制，操作简单

u  的加载速度：试验力加载时间2-10秒

u  全过程智能控制。分段施力、平滑变速、高速步控等

视觉系统特点

u  客观性：视觉系统具有客观性，分析结果不受主观影响

u  灰度分辨率高：人眼一般64灰阶，机器视觉可以高达256灰阶

u  嵌入式影像技术取代传统测量目镜，使用摄像头+显示屏模式，压痕图像，显

示屏直接显示

u  视觉芯片类型：工业级高清摄像头

u  对比度、亮度、白平衡等调节一应俱全

u  视觉分析模式简化人工操作过程，减少人员操作疲劳，测量数据更直观、便捷

u  优化每个环节，相较于传统硬度计整体性能提升，时间节约50%

视觉系统相对目镜测量的优势

u  直接在需要进行测量的表面进行测量，不存在视觉误差。传统结构的硬度

计采用目镜测量，刻度线与压痕不是在一个平面上，不同的视角下，刻度位

置与压痕位置会产生视觉差，导致不同的视角和不同的人员测量结果有差异

u  测量：不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分

辨率为10µm左右，而且存在机械回差，需要严格定义测量手法。视觉系统

的图像传感器像素间隔为7.5µm，精度相对高，测量一致性好

u  可提供多种测量方式的二维同时测量，简化测量过程，提升测量速度

u  具备矩形切线测量法

u  无视觉疲劳，降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏，

    观察舒服不疲劳，而且可以多人同时测量

技术参数

样品要求

虽然维氏硬度既可以测量较软的材料，又可以测量较硬的材料，但它对试样同样有着

自己的要求。只有选择合适的试样，才能避免由此带来的误差，准确的维氏硬度值。

试样外表要求

维氏硬度试样表面应光滑平整，不能有氧化皮及杂物，不能有油污。一般的，维氏硬

度试样表面粗糙度参数Ra不大于0.40μm，小负荷维氏硬度试样不大于0.20μm，显微

维氏硬度试样不大于0.10μm。（μm是表面粗糙度参数Ra的单位。）

试样制备的要求

维氏硬度试样制备过程中，应尽量减少过热或者冷作硬化等因素对表面硬度的影响。

此外，对于小截面或者外形不规则的试样，如球形、锥形，需要对试样进行镶嵌或者使

用平台。

主机标准配置
